【主要技術參數】

產品商標

徐工牌

公告批次

230

產品名稱

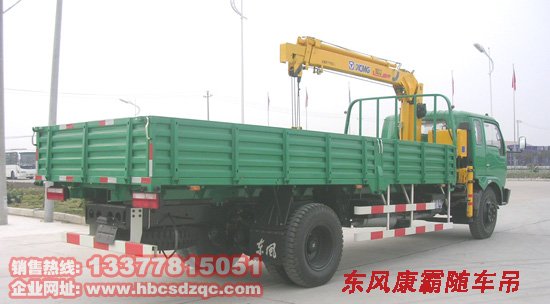

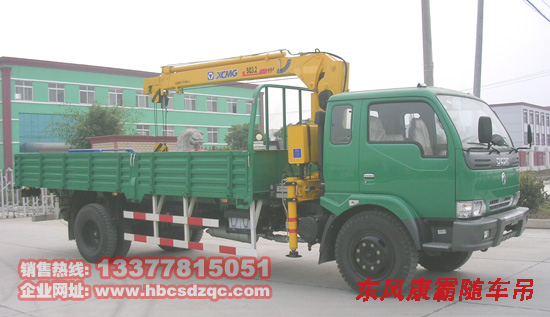

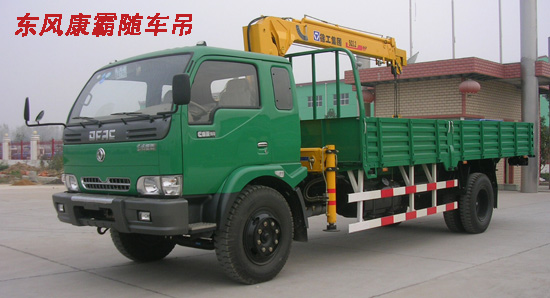

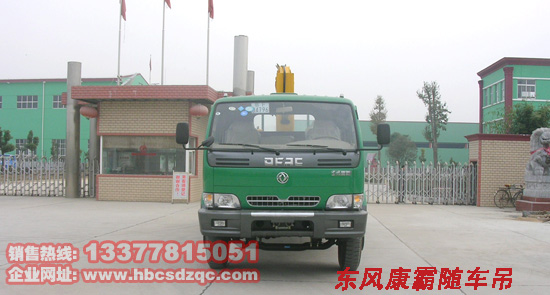

XZJ5163JSQD型隨車起重運輸車

產品號

ZJ6H83LH02Z

總質量

15990

罐體容積

額定載質量

8125,8425,8325,8625

外形尺寸

8995×2430,2490×3530,3500,3400,3350

整備質量

7670,7370,7470,7170

貨廂尺寸

5900,6030,5550,5700×2250,2300×550

額定載客

準拖掛車總質量

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

25/12

前懸/后懸

1280/2515

軸數

2

軸距

5200,5700

軸荷

5990/10000

最高車速

99

其它

直臂式起重機型號、額定起升質量及重量為(Kg);SQ6.3S;6300,2600;SQ5S:5000,2300,折臂式起重機型號,額定起升質量及重量(Kg);SQ6.3Z:6300,2400,SQ5Z:5000,2100,選裝上車起重機型式為折臂式,隨底盤選裝同系列普通駕駛室,新型遮陽板,前面罩,前保險杠,前組合燈具,車門窗,整車外形高度尺寸,大箱長度尺寸及載質量,整備質量按SQ6.3S, SQ5S,SQ6.3Z,SQ5Z排列順序一一對應。側、后防護裝置為金屬護欄,材質Q235,連接方式為焊接連接,后部防護斷面高度:100mm,斷面寬:35mm,離地高度:540mm。

【底盤技術參數】

底盤型號

EQ1160GJ12D7

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

外形尺寸

8695×2250×2470,2570

輪胎數

6

接近角/離去角

25/13,25/14

輪胎規格

8.25-20,9.00-20,8.25R20,9.00R20

鋼板彈簧片數

11/13+8,9/11+8

前輪距

1845

燃料種類

柴油

后輪距

1640,1680

排放標準

GB3847-2005,GB17691-2005 國Ⅲ

發動機型號

發動機生產企業

排量

功率

ISDe140 30

YC4E140-30

YC4E140-32

CY4102-C3B

CY4D115-C3

ISDe160 30

YC4E140-33

B140 33

YC4E160-30

YC4E160-33

東風康明斯發動機有限公司

廣西玉柴發動機有限公司

廣西玉柴發動機有限公司

東風朝陽柴油機有限責任公司

東風朝陽柴油機有限責任公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

廣西玉柴機器股份有限公司

4500

4260

4260

3856

4752

4500

4260

3900

4260

4260

103

105

103

100

115

118

105

103

118

118
